Hallo an alle Lötkolbenschwinger und Profibastler!
Ich habe einen etwas älteren Toshiba 55ZL2G 4K Fernseher. Der einzige damals gebaute Fernseher mit 3D ohne Brille. Seit etlicher Zeit tut er nicht mehr und das Problem sind 2 kleine Bauteile - wohl Relais. Beide ausgelötet brauche ich nun Ersatz. Ich weiß aber nicht ganz genau was das für Relais sind und die Bestellung ist schwierig somit.
Wer kann mir da helfen?

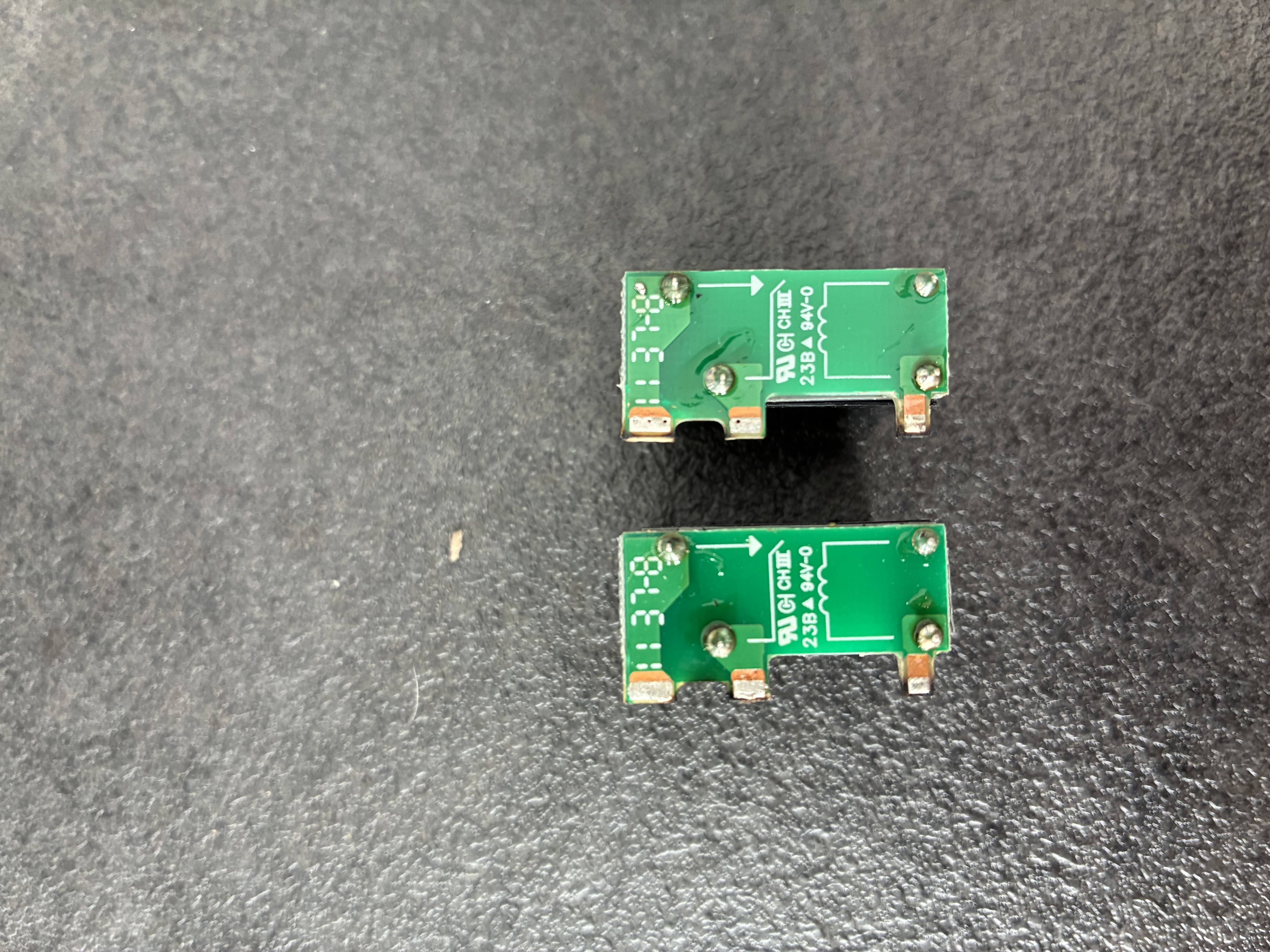

Hier die Bilder:
Lieben Dank schon mal vorab!!
Peter
Hi Peter,
das sind LKQ1AF-5V-TV8 Relais (Hersteller Matsushita/Panasonic, 5 V Spule, 8 A 250 V~ TV-8 Rating)
Sind aber leider abgekündigt und werden nicht mehr hergestellt.
Du findest aber hier z.B. noch NOS Bestände bei EBAY: https://www.ebay.de/itm/317169939174?srsltid=AfmBOoo3P1T0-mkvfdMeyoh3GhkA8tiQpkIXFFSvOm_w5VnED-s-Cccs#:~:text=EUR%2016%2C30 Du musst dann nur noch bei den defekten Relais die "Adapterplatine" ablöten und die neuen dann dort einlöten, dann sollte dein TV wieder laufen 😉 .
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Lieben Dank, gefunden und bestellt. Sind in 4-5 Wochen aus China da...
Gruß
Peter
Hi. Dann kannst Du ja schon mal die Elkos auf dem Netzteil optisch überprüfen. Leider sind keine Serviceunterlagen für den Typ verfügbar. Nur gegen Kohle. In unserem Technikerforum sind keine Fehler bekannt, wahrscheinlich zu seltene Type. Gruß und viel Erfolg Wolfgang
Also der TV ist wirklich einzigartig, daher habe ich ihn nicht entsorgt... Vor ca. 2 Jahren habe ich ihn mal aufgemacht und beim einschalten, gab es kontinuierliche sehr dezente klack-Geräusche genau aus der Ecke, wo diese beiden Relais auf dem Board sind. Ich denke mindestens ein Relais hängt... Ich habe dann den TV erstmal in die Kammer deponiert.
Jetzt fast 2 Jahre später möchte ich ihn reparieren.
Habe ihn also aufgemacht und angeschlossen... siehe da, er tut ganz normal. Normales Bild, alles läuft. Ich denke nach den vielen Jahren - vielleicht nach dem Transport - haben die sich gelöst. Nach dem erneuten Strom aus / Strom an - gleiches Problem Klack ... Klack... kein Bild, nix. Der TV schaltet nicht mehr an. Muss also am Relais liegen. In ca. 4 Wochen sehen wir weiter, werde berichten!
Gruß Peter
Dr. Irata schrieb: Der einzige damals gebaute Fernseher mit 3D ohne Brille.
Hallo Peter, ich drücke Dir die Daumen, dass es mit der Reparatur klappt. Das ist wirklich sehr interessant. Ich mag 3D-Filme, wusste aber gar nicht, dass solche Fernseher (3D ohne Brille) überhaupt gebaut wurden. Meine LG-Fernseher funktionieren mit passiven Brillen, und ich bin damit eigentlich sehr zufrieden.
Ich habe für Deinen Fernseher einen Testbericht gefunden: https://www.computerbild.de/artikel/avf-Tests-TV-Toshiba-55ZL2G-6432330.html
Liebe Grüße Marcin
Ja, der TV funktioniert... da gibt es ganz viele kleine Kameras am Rahmen des TVs (die man natürlich nicht sieht) und der TV rechnet dann für den jeweiligen Betrachter ein 3D Bild. Das funktioniert ganz gut, aber der 3D Effekt ist natürlich mit einer Brille deutlich besser. Interessant: Er kann auch normale 2D Filme in 3D umrechnen und daraus einen 3D Effekt machen...
Was macht er denn wenn man zu zweit oder dritt vor dem TV sitzt?
Sleeπ
das geht mit 4 Personen ganz gut... er rechnet für jede Person sein eigenes 3D Bild
Cool... wie geht DAS denn? Es schauen doch alle vier auf das selbe Display?!?
Edit: Hab´s inzwischen gelesen - vor dem Display sitzt ein Linsensystem welches aus dem Display mehrer Bilder generiert, wovon jeweils eines aus einer bestimten Sitzpositionen sichtbar ist. Irre Idee. 🙂
Sleeπ
ganz genau... der 3D Effekt ist ganz gut, aber nicht so gut wie mit Brille... ich denke das war halt technisch aufwendig bei mäßigem Effekt - daher wurde das Projekt nicht weiter verfolgt.
Der Fernseher kostete damals direkt 8000 Euro (war mit der Erste 4K TV) und wurde wohl nicht gut verkauft.. ich habe ihn später als Restposten für die Praxis für 3000 erworben und dann einige Jahre später der Praxis im Tausch gegen einen modernen Hisense für 500 Euro abgekauft... so kam ich in den Genuß dieses speziellen TV-Gerätes.
Mal abgesehen vom 3D-Effekt ohne Brille hat er auch schon ein wirklich brillantes Bild!!
